จะคำนวณอัตราการไหลของวาล์วลดแรงดันไอน้ำได้อย่างไร?

เฮ้! ในฐานะซัพพลายเออร์ของวาล์วลดแรงดันไอน้ำ ฉันมักถูกถามเกี่ยวกับวิธีการคำนวณอัตราการไหลของอุปกรณ์ที่ดีเหล่านี้ ดังนั้น ฉันคิดว่าฉันจะเจาะลึกเรื่องนี้และแบ่งปันข้อมูลเชิงลึกบางอย่างกับคุณ

การทำความเข้าใจพื้นฐาน

ก่อนอื่น เรามาพูดถึงการทำงานของวาล์วลดแรงดันไอน้ำกันก่อน ค่อนข้างตรงไปตรงมา - หน้าที่หลักคือการลดไอน้ำแรงดันสูงที่เข้ามาจากหม้อไอน้ำหรือแหล่งไอน้ำอื่นๆ ให้เป็นแรงดันที่ต่ำกว่าและจัดการได้ง่ายขึ้นสำหรับการใช้งานต่างๆ ไม่ว่าจะเป็นสำหรับกระบวนการทางอุตสาหกรรม ระบบทำความร้อน หรือการผลิตไฟฟ้า สิ่งเหล่านี้เป็นส่วนประกอบสำคัญในการตั้งค่าที่เกี่ยวข้องกับไอน้ำหลายอย่าง

ตอนนี้ ในการคำนวณอัตราการไหลของวาล์วลดแรงดันไอน้ำ เราต้องเข้าใจปัจจัยสำคัญบางประการ ผู้เล่นหลักที่นี่คือแรงดันขาเข้า แรงดันทางออก Cv ของวาล์ว (สัมประสิทธิ์การไหล) และคุณสมบัติของไอน้ำ

บทบาทของแรงกดดัน

ความแตกต่างระหว่างแรงดันขาเข้า (P1) และแรงดันทางออก (P2) มีความสำคัญ ยิ่งแรงดันตกคร่อมสูง (P1 - P2) โดยทั่วไปอัตราการไหลผ่านวาล์วก็จะยิ่งสูงขึ้นตามไปด้วย แต่มันไม่ง่ายขนาดนั้น มีข้อจำกัดว่าวาล์วจะสามารถรองรับแรงดันตกได้อย่างมีประสิทธิภาพมากน้อยเพียงใด หากแรงดันตกคร่อมสูงเกินไป อาจทำให้เกิดปัญหา เช่น เสียงดังมากเกินไป แรงสั่นสะเทือน และแม้แต่วาล์วเสียหายได้

สมมติว่าคุณมีสถานการณ์ที่คุณใช้วาล์วลดแรงดันไอน้ำในโรงงานอุตสาหกรรม ไอน้ำจะเข้าสู่วาล์วด้วยแรงดันสูงจากหม้อต้ม จากนั้นวาล์วจะลดแรงดันให้เป็นแรงดันที่เหมาะสมกับกระบวนการผลิต การวัดแรงดันเหล่านี้อย่างแม่นยำเป็นขั้นตอนแรกในการคำนวณอัตราการไหล คุณสามารถใช้เกจวัดแรงดันที่ติดตั้งที่ทางเข้าและทางออกของวาล์วเพื่อการนี้ได้

ค่าสัมประสิทธิ์การไหล (Cv)

ค่า CV ของวาล์วก็เหมือนกับลายนิ้วมือในแง่ของลักษณะการไหล หมายถึงปริมาณน้ำ (ในหน่วยแกลลอนสหรัฐฯ ต่อนาที) ที่จะไหลผ่านวาล์วโดยมีแรงดันตกคร่อม 1 psi ที่อุณหภูมิ 60°F สำหรับไอน้ำ เราจำเป็นต้องใช้สูตร Cv เวอร์ชันดัดแปลง

สูตรคำนวณอัตราการไหลของไอน้ำ (W) เป็นปอนด์ต่อชั่วโมงโดยใช้ค่า Cv คือ:

[W = C_v \times \sqrt{\Delta P \times SG}]

โดยที่ (\Delta P) คือความดันตก (P1 - P2) ในหน่วย psi และ SG คือความถ่วงจำเพาะของไอน้ำ ความถ่วงจำเพาะของไอน้ำสามารถพบได้โดยใช้ตารางไอน้ำ ซึ่งให้คุณสมบัติของไอน้ำที่อุณหภูมิและความดันต่างกัน

ตัวอย่างเช่น หากคุณมีวาล์วที่มีค่า Cv 10 และความดันตกคร่อมวาล์วคือ 20 psi และความถ่วงจำเพาะของไอน้ำคือ 0.5 ดังนั้น:

[W = 10\times\sqrt{20\times0.5}= 10\times\sqrt{10}\approx31.6] ปอนด์ต่อชั่วโมง

สิ่งสำคัญที่ควรทราบคือผู้ผลิตวาล์วแต่ละรายอาจมีวิธีการคำนวณค่า Cv ที่แตกต่างกันเล็กน้อย ดังนั้นจึงเป็นความคิดที่ดีเสมอที่จะอ้างอิงถึงเอกสารประกอบของวาล์วที่ผู้ผลิตให้มา

ข้อควรพิจารณาอื่น ๆ

นอกจากความดันและ Cv แล้ว อุณหภูมิของไอน้ำก็มีบทบาทเช่นกัน เมื่ออุณหภูมิของไอน้ำเปลี่ยนแปลง ความหนาแน่นของไอน้ำจะเปลี่ยนไป ซึ่งจะส่งผลต่ออัตราการไหลด้วย ไอน้ำที่มีอุณหภูมิสูงจะมีความหนาแน่นน้อยกว่า และอาจส่งผลต่อปริมาตรของไอน้ำที่ไหลผ่านวาล์วตามอัตราการไหลของมวลที่กำหนด

ประเภทของวาล์วที่คุณใช้ก็มีความสำคัญเช่นกัน วาล์วลดแรงดันไอน้ำมีหลายประเภท เช่น วาล์วแบบไดอะแฟรม วาล์วแบบลูกสูบ ฯลฯ แต่ละประเภทมีลักษณะการไหลของตัวเองและอาจจำเป็นต้องปรับตามในการคำนวณอัตราการไหล

ความสำคัญของการคำนวณที่แม่นยำ

การคำนวณอัตราการไหลอย่างแม่นยำเป็นสิ่งสำคัญอย่างยิ่ง หากคุณประเมินอัตราการไหลที่ต้องการต่ำไป วาล์วจะไม่สามารถจ่ายไอน้ำได้เพียงพอสำหรับการใช้งานของคุณ ซึ่งอาจส่งผลให้ประสิทธิภาพในกระบวนการของคุณลดลง ระยะเวลาในการทำความร้อนนานขึ้น หรือแม้แต่ระบบขัดข้อง

ในทางกลับกัน การประเมินอัตราการไหลสูงเกินไปหมายความว่าคุณอาจต้องใช้วาล์วที่มีขนาดใหญ่กว่าที่จำเป็น สิ่งนี้ไม่เพียงเพิ่มต้นทุนเริ่มต้นของวาล์วเท่านั้น แต่ยังอาจทำให้เกิดปัญหาในการทำงานอีกด้วย วาล์วที่มีขนาดใหญ่เกินไปอาจไม่สามารถควบคุมแรงดันได้อย่างแม่นยำและอาจทำให้ระบบไม่เสถียรได้

แรงดันประเภทต่างๆ - ลดวาล์วและการใช้งาน

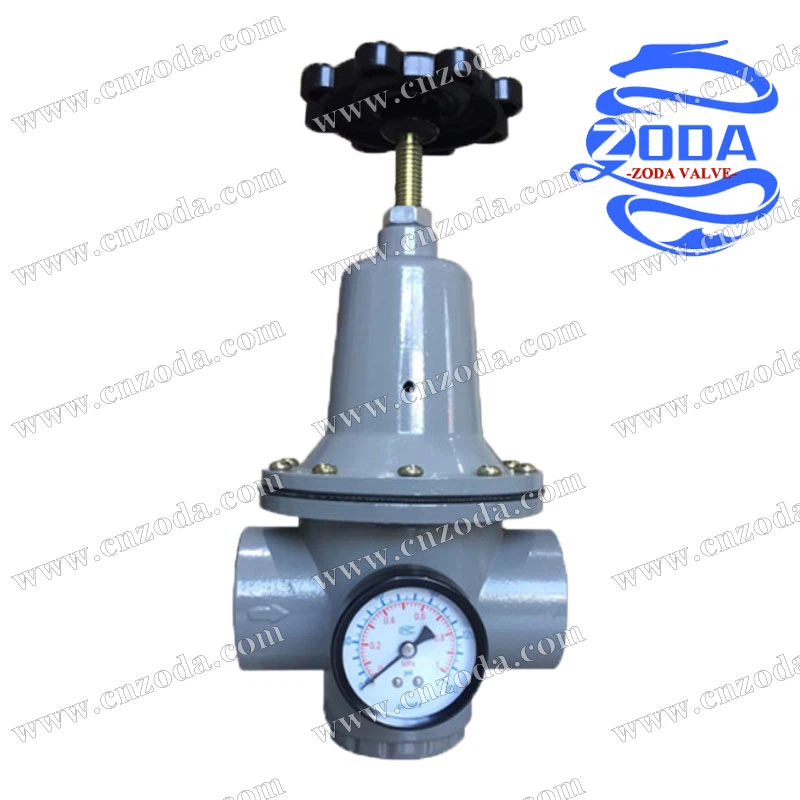

ในฐานะซัพพลายเออร์ของเรา เรามีวาล์วลดแรงดันหลายประเภท ตัวอย่างเช่นวาล์วลดแรงดันอากาศได้รับการออกแบบสำหรับการใช้งานที่จำเป็นต้องควบคุมความดันอากาศ ทำงานบนหลักการที่คล้ายกันกับวาล์วลดแรงดันไอน้ำ แต่ได้รับการปรับให้เหมาะกับระบบอากาศ

ที่วาล์วลดแรงดันสูงเหมาะสำหรับสถานการณ์ที่ต้องลดไอน้ำแรงดันสูงหรือของเหลวอื่นๆ วาล์วเหล่านี้ถูกสร้างขึ้นเพื่อให้ทนต่อส่วนต่างแรงดันสูง และมักใช้ในโรงไฟฟ้าและงานอุตสาหกรรมหนัก

แล้วเราก็ได้วาล์วลดแรงดันสีบรอนซ์- บรอนซ์เป็นวัสดุที่ทนต่อการกัดกร่อน ดังนั้นวาล์วเหล่านี้จึงเหมาะสำหรับการใช้งานที่ของไหลอาจมีการกัดกร่อนเล็กน้อย เช่น ในระบบไอน้ำที่ใช้น้ำหรือมีกรดเล็กน้อย

ติดต่อเราเพื่อสอบถามความต้องการวาล์วของคุณ

หากคุณอยู่ในตลาดสำหรับวาล์วลดแรงดันไอน้ำ หรือต้องการความช่วยเหลือเพิ่มเติมในการคำนวณอัตราการไหลของการใช้งานเฉพาะของคุณ อย่าลังเลที่จะติดต่อเรา เรามีทีมผู้เชี่ยวชาญที่สามารถแนะนำคุณตลอดกระบวนการ ช่วยคุณเลือกวาล์วที่เหมาะสม และรับประกันว่าระบบของคุณทำงานได้อย่างราบรื่น

อ้างอิง

• เอกสารทางเทคนิคของเครน 410 "การไหลของของไหลผ่านวาล์ว ข้อต่อ และท่อ"
• รหัสหม้อไอน้ำและภาชนะรับความดัน ASME ส่วนที่ VIII ส่วนที่ 1
• "อุณหพลศาสตร์: แนวทางทางวิศวกรรม" โดย Yunus A. Cengel และ Michael A. Boles
